产品型号：PS-DJ5221ZKS
产品品牌：品速
产品描述：
双Y轴真空自动点胶机运行平稳，重复定位精度达±0.05mm，自动化程度高，大幅减少人工干预，提高生产效率与产品良率。是现代点胶工艺中实现高效、精密、高质灌胶的核心解决方案，满足严苛工业生产需求。
- 18924621616

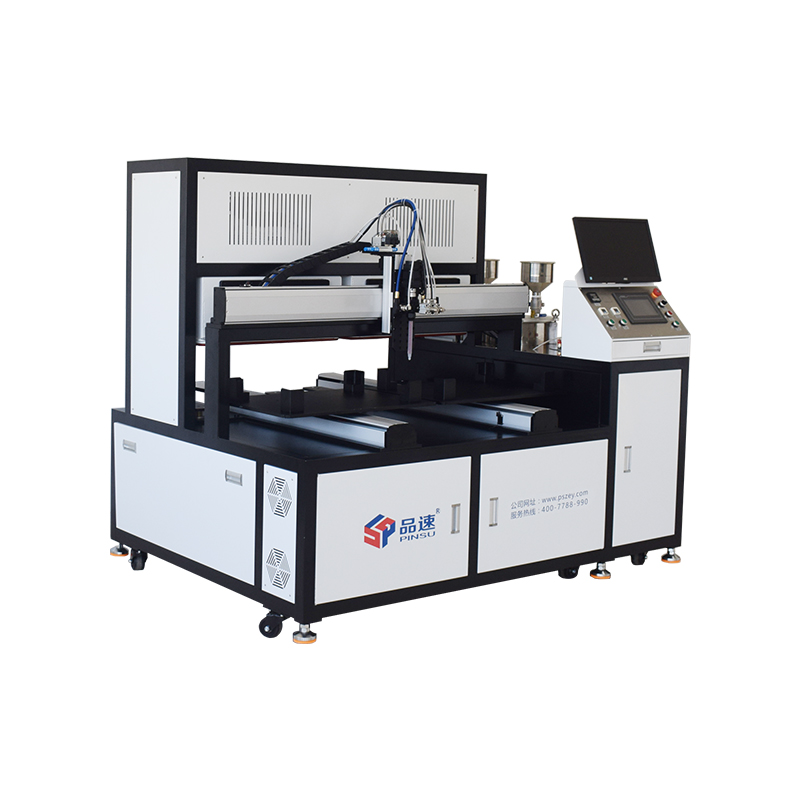

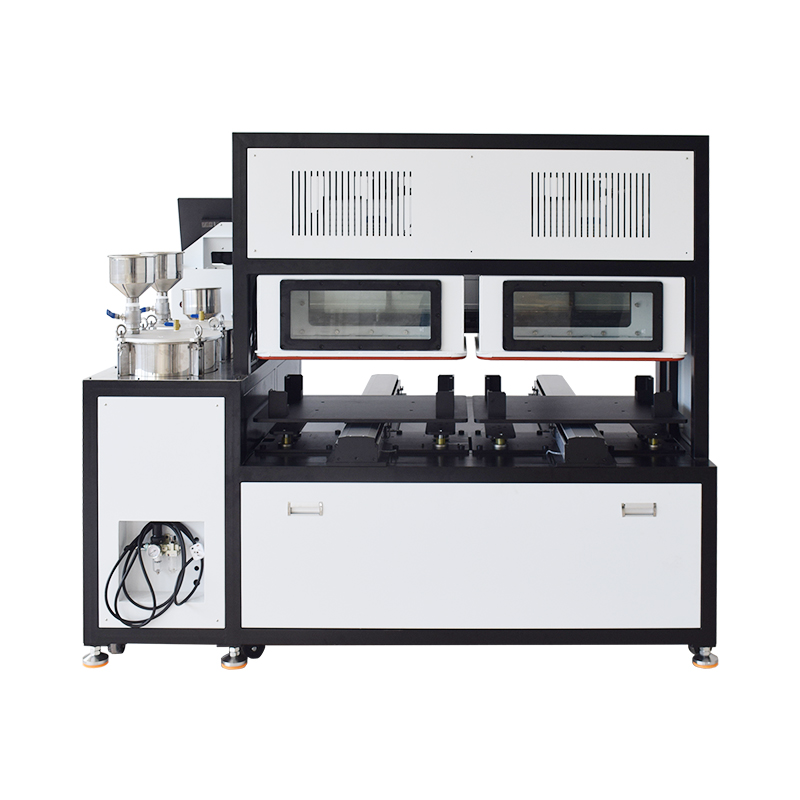

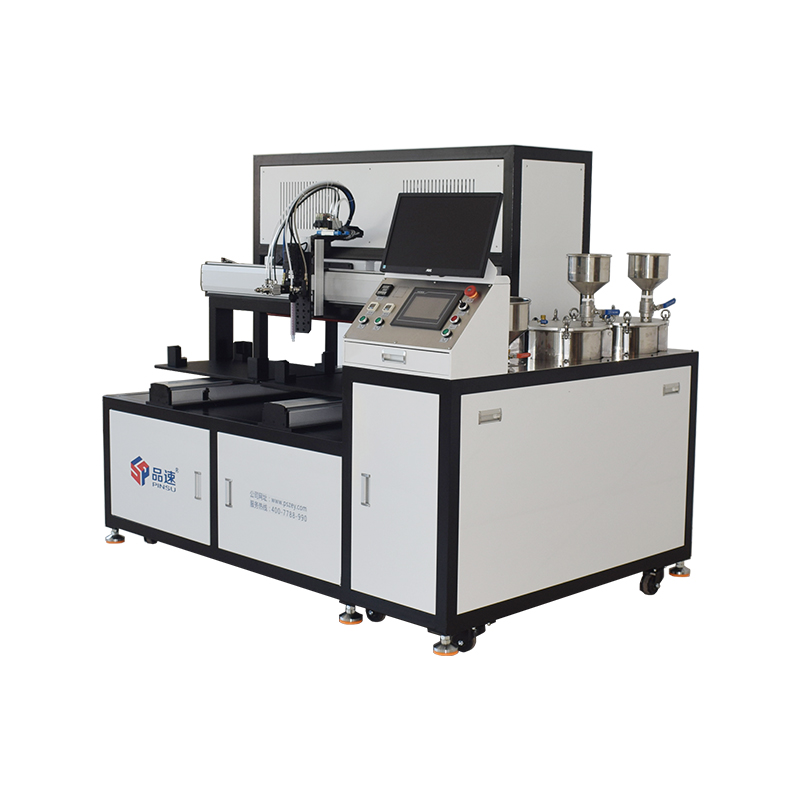

双Y轴真空自动点胶机
- 产品参数
- 应用行业
- 应用视频
双Y轴真空自动点胶机采用双工作平台与双独立真空箱设计，支持单工位点胶与单工位抽真空同步进行，彻底消除设备等待时间，点胶效率提升2-5倍以上。真空系统精准消除胶水气泡，确保灌胶层无缺陷、厚度均匀，显著提升产品品质一致性与可靠性。适用于电子元器件封装（如IC芯片、传感器）、LED模组灌封、电源模块等大批量高精度生产场景 .
双Y轴真空自动点胶机基本参数：
|
设备名称 |
|
|
设备型号 |
PS-DJ5221ZKS |
|
机器尺寸（L*W*H） |
200*140*155CM |
|
有效行程（X/Y/Z） |
X140*Y1&Y2 100*Z10CM |
|
真空箱尺寸 |
55*33*25CM |
|
机器重量 |
650Kg |
|
分胶头数量 |
2-10头 |
|
配胶比例 |
1：1-10：1固定比例可调 |
|
混合模式 |
静态混合/动态混合 |
|
料桶容量 |
AB胶桶：25L/30L、清洗桶：5L |
|
计量方式 |
齿轮泵/螺杆泵 |
|
计量精度 |
胶量±2%,比例:±2% |
|
电控系统 |
PC+PLC+触控屏 |
|
运行方式 |
直线导轨+同步带+步进 |
|
运行轨迹 |
点、直线、圆、S形、方框 |
|
运行速度、精度 |
Max 300mm/s(位移) ±0.05mm(位移) |
|
机器电源/功率 |
220V 50Hz 3500W |
|
输入气压范围 |
0.5-0.8MPa |
|
真空度 |
0～0.1Mpa（MAX） |
|
真空泵 |
抽速：30L/S |
|
抽空时间 |
35S（可调） |
双Y轴真空自动点胶机特点：
1.双工位设计，点胶与抽真空同步进行，速度显著提升，品质卓越稳定。
2.大功率真空机，真空度0-0.1MPa（最大），确保高效消泡.
3.精密计量泵实现AB胶精确配比，计量精度±2%，确保点胶过程稳定可靠。
4.大流量点胶阀精准控胶，无拉丝，确保灌胶过程稳定高效。
5.自动清洗功能，可快速对灌胶阀清洗，方便下次正常使用。
双Y轴真空自动点胶机适用于1:1-10:1环氧树脂AB胶，聚氨酯PU胶，AB硅胶配比，点胶。
