产品中心
CCD视觉点胶机 CCD视觉点胶机 CCD视觉点胶机 CCD视觉点胶机

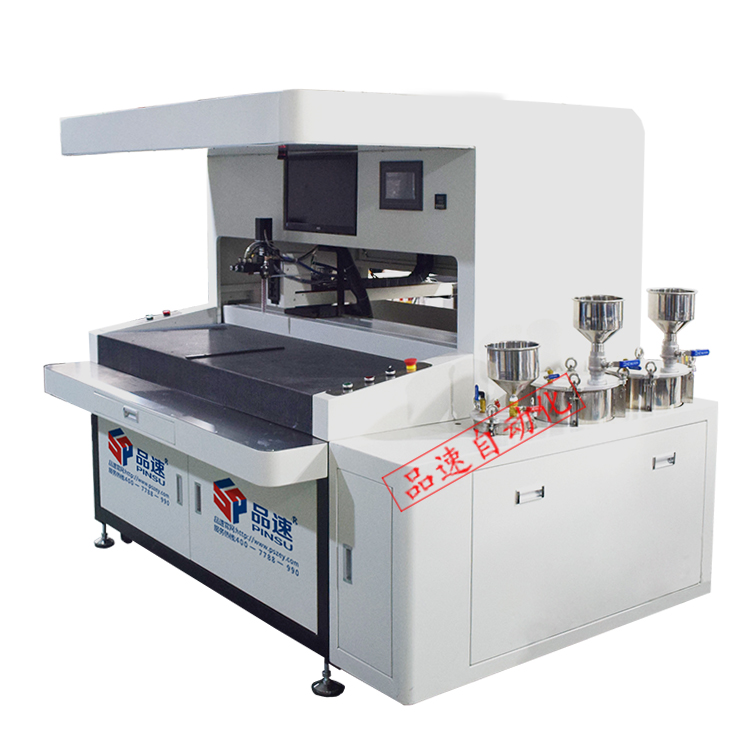

CCD视觉点胶机

产品型号:PS-SJ4060S

产品品牌:品速

产品描述:

品速CCD视觉点胶机可以实现点,线,圆,矩形,弧形等运动轨迹,采用丝杆+CCD视觉系统+大理石平台+自动点胶机等集成设计生产,可以实现精确定位,快速识别,精密点胶的功能。

18924621616
0
  • 产品参数
  • 应用行业
  • 应用视频

CCD视觉点胶机点胶范围400mm*600mm,主要应用于贴纸、饰品、智能卡、电感、摄像头、电子、五金等产品点胶滴胶。采用CCD视觉系统,可以实现自动定位,自动成像,自动混胶,自动点胶的功能,一机多用,可以减小占地面积,减少机器采购支出。

CCD视觉点胶机

CCD视觉点胶机参数:

参数

参数值

设备名称

CCD视觉点胶机(悬臂式)

设备型号

PS-SJ4060S

机器尺寸(L*W*H)

216*114*196cm

有效行程(X/Y/Z)

40*60*10CM

相机数量\工位数量

双相机/左右双平台

识别面积

40*60CM

平台、机器重量

+铝合金平台730Kg

料桶容量

A/B胶桶:25L、清洗桶:5L

分胶头数量

根据产品可做2-10头分胶嘴

配胶比例

1:1-10:1固定比例可调

计量方式

齿轮泵/螺杆泵

计量精度

胶量±2%,比例:±2%

电控系统

PC+显示器+PLC+触控屏

运行方式

进口直线导轨+丝杆+伺服

运行轨迹

点、直线、方框、弧、圆

运行速度、精度

Max 500mm/s (位移)、±0.01mm(位移)

混合模式

静态混合/动态混合

机器电源/功率

220v/50HZ 2000W

输入气压范围

0.5-0.8MPa


CCD视觉点胶机特点:

1.采用WINDOWS2000/XP中文操作界面,易学易懂;
2.具有画点,线,面,弧,圆。不规则曲线连续补间及三轴联动等功能。
3.超大容量固态硬盘,实现快速读取,且软件具有区域阵列,平移旋转运算等功能;
4.胶量大小粗细、胶涂速度、点胶时间、停胶时间皆可参数设定、出胶量稳定,不漏滴胶;
5.可导入AUTO CAD档功能,精确简化操作;
6.CDD辅助程序编辑及教导功能使坐标轨迹位置能实现追踪显示,缩短程序编辑时间,大大提高编程效率;
7.可选单双工作平台,或搭配自动进出料输送机构,提升产能效益及企业生产竞争优势;
8.依程序需要,可加装工作台定位PIN、胶枪或底板加热控温装置。


CCD视觉点胶机适用胶水:环氧树脂AB胶、聚氨酯ab胶、硅胶、黑胶、灌封胶,发泡胶等;

CCD视觉点胶机适用胶水



CCD视觉点胶机适用于水晶贴纸,饰品、金属标牌、窗花、鱼眼、装饰品、吊粒、智能卡、电感、电源、互感器、高压包、电表、变压器、电容等产品点胶。

CCD视觉点胶机应用
