产品型号：PS-SJ4060S/GY
产品品牌：品速
产品描述：
精密视觉点胶机通过视觉定位误差补偿技术，结合AB胶动态混合控制系统，实现±0.02mm的点胶精度与±2%的配比误差控制，广泛应用于电子封装、光学组装等精密制造领域。
- 18924621616
精密视觉点胶机
- 产品参数
- 应用行业
- 应用视频

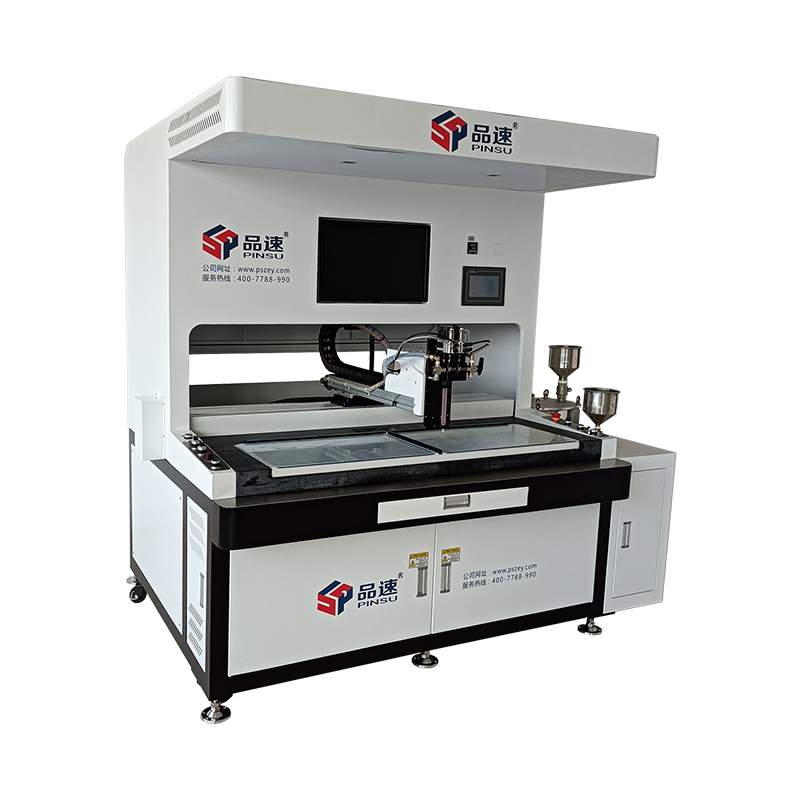

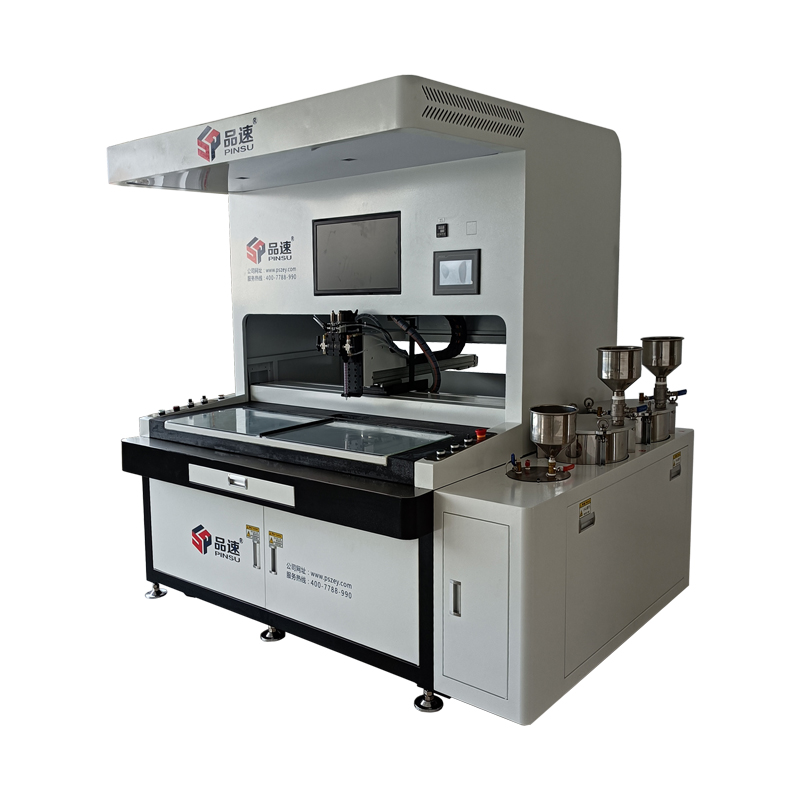

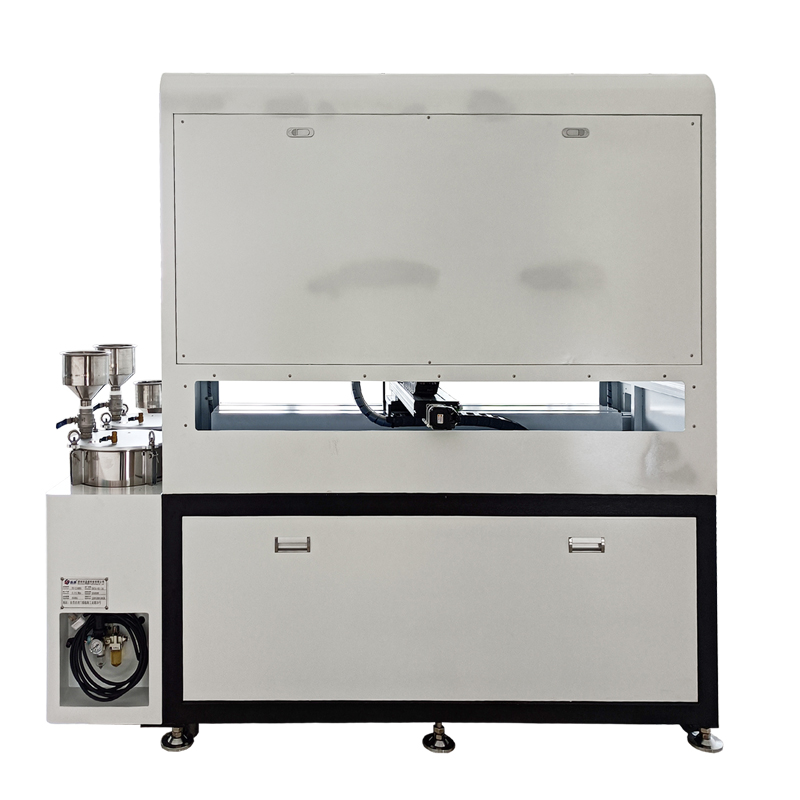

精密视觉点胶机是一款集成CCD智能视觉系统、AB胶精准配比与点胶系统、工控核心模块及高刚性结构的自动化设备。设备采用高分辨率工业相机配合智能图像处理算法，通过非接触式识别技术实现产品坐标定位，支持无夹具化作业，可兼容不同形态工件的自由摆放。大理石基座与精密导轨组合确保设备运行稳定性，专业级光源系统提供恒定成像环境。操作界面支持点胶轨迹编程、流速曲线调节及胶量参数自定义，内置多组工艺参数模板可快速切换，满足多品种小批量生产需求。
精密视觉点胶机基本参数：
|
参数 |
参数值 |
|
产品名称 |
|
|
设备型号 |
PS-SJ4060S/GY |
|
机器尺寸（L*W*H） |
214*174*196CM |
|
相机识别面积 |
40*60CM |
|
工位数量 |
左右双平台（2个） |
|
相机数量 |
2个 |
|
相机像素 |
1200万像素或者2000万像素 |
|
底部光源功率 |
36w |
|
机器重量 |
约700Kg |
|
料桶容积 |
20L/30L |
|
清洗桶容积 |
5L |
|
分胶头数量 |
根据产品可做2-10头分胶嘴 |
|
配胶比例 |
1：1-10：1固定比例可调 |
|
计量方式 |
齿轮泵/螺杆泵(选配） |
|
计量精度 |
胶量±2%, |
|
电控系统 |
PC+显示器+PLC+触控屏 |
|
运行方式 |
伺服电机+丝杆 |
|
运行轨迹 |
点、直线、方框、弧、圆 |
|
运行速度 |
Max 500mm/s （位移） |
|
重复定位精度 |
±0.01mm（位移） |
|
混合模式 |
静态混合/动态混合 |
|
混合精度 |
±2% |
|
机器电源 |
220v/50HZ |
|
机器功率 |
2000-4000W |
|
输入气压范围 |
0.5-0.8MPa |
精密视觉点胶机特点：
1.AB胶全自动精密配比混合，定量出胶。
2.伺服电机+丝杠驱动XYZ模组，运行平稳快速，噪音低，定位精度±0.01mm。
3.机器视觉引导自动定位，工件自由放置于工作台，无需专用夹具固定.
4.手动调节运行速度、出胶量及出胶时间，提升效率，确保品质。
5.机器自带清洗装置，可以自动对混合阀，混合管进行清洗，方便下次正常使用.
6.机器自带回吸功能，可快速止胶，不滴漏，不拉丝.
7.机器料桶自带液位传感器，胶量不足时自动报警提醒添加胶水.
8.机器工作台面配底部光源，适用反光或不容易被视觉系统识别的产品，工作台面安装光源，可对其进行补光.
精密视觉点胶机适用于1:1-10:1环氧树脂AB胶，聚氨酯PU胶，硅胶，水晶胶，灌封胶等配比点，涂。
精密视觉点胶机应用于负离子发生器，传感器，变压器，电感，继电器，安定器，pcb板，控制板，互感器，高压包，光伏板，不干胶标签，贴纸，徽章，车标，饰品，冰箱贴，亚克力制品，工艺品等点，凃。
