产品型号:PS-SJ4060S/5
产品品牌:PS
产品描述:
全景视觉点胶机配备5料桶及5精密计量泵,支持3种AB胶配比点胶,计量精度±2%且耐腐蚀耐磨。底部光源优化反光产品识别,CCD全景系统(1200万像素)实现快速自动定位。精密混合阀确保定量出胶,XYZ三轴伺服驱动运行平稳高速,重复定位精度±0.01mm。
- 18924621616
全景视觉点胶机
- 产品参数
- 应用行业
- 应用视频

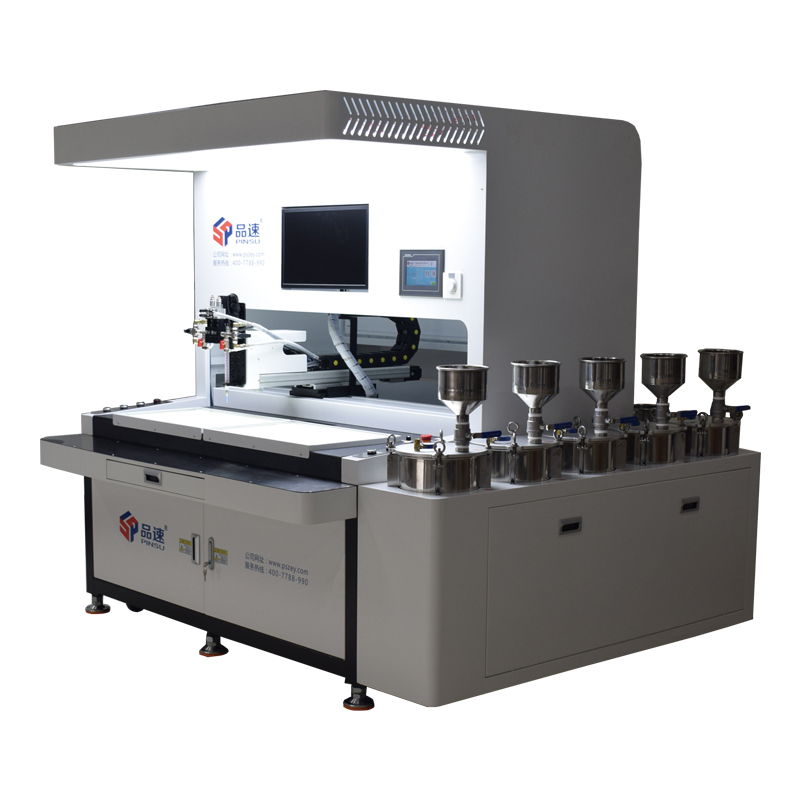

全景视觉点胶机集成CCD视觉成像、AB胶配比点胶机构、钣金机架、工控电脑、电气系统、底部光源、大理石平台等,配备5料桶,支持环氧树脂ab胶,聚氨酯PU胶,有机硅胶配比点胶。实现产品自动摆放(免治具)、自动识别、定位及点胶,高度自动化。
全景视觉点胶机参数:
参数 |
参数值 |
产品名称 |
|
产品型号 |
PS-SJ4060S/5 |
料桶数量 |
5个 |
料桶容积 |
20L |
料桶材质 |
304不锈钢 |
清洗桶容积 |
5L |
混合方式 |
动态&静态混合 |
混合精度 |
±2% |
相机像素 |
标准1200万像素 |
相机数量 |
2个 |
识别范围 |
40*60cm |
计量方式 |
齿轮泵,螺杆泵(选用) |
计量精度 |
±2% |
底部光源功率 |
36w |
运行方式 |
伺服电机+丝杆 |
运行速度 |
Max500mm/s |
重复定位精度 |
±0.01mm |
适用电源 |
220V/50HZ |
适用气源 |
0.5-0.8mpa |
全景视觉点胶机特点:

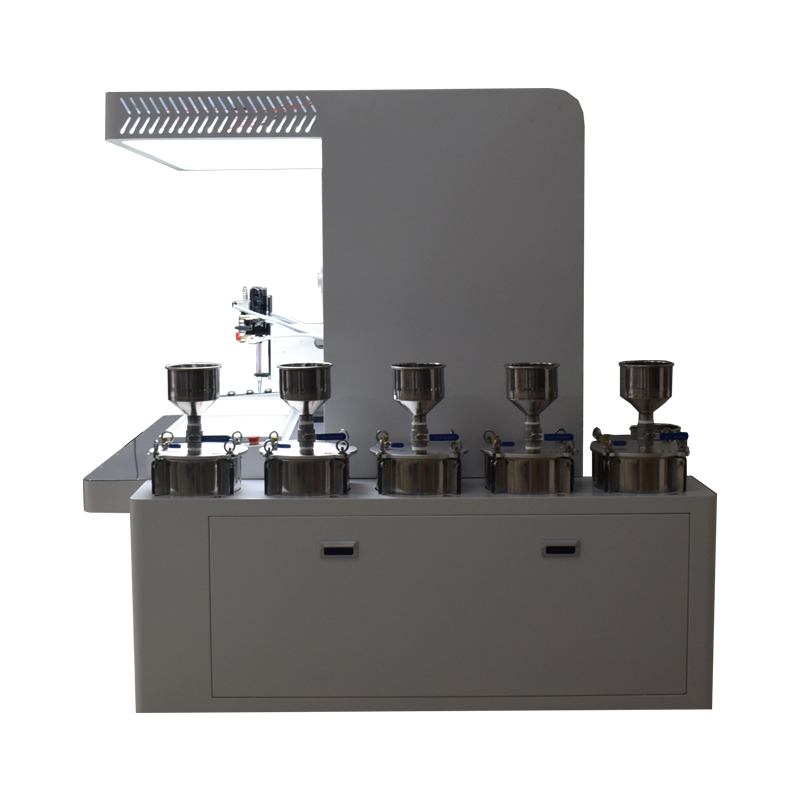

1.全景视觉点胶机配5个供胶系统,可以用于3组AB胶水配比点胶;
2.配比精密计量泵,具有耐腐蚀耐磨的特点,计量精度可达±2%;
3.机器工作台面配底部光源,适用反光或不容易被视觉系统识别的产品,工作
台面安装光源,可对其进行补光;
4.机器CCD全景视觉识别系统,,可以对产品快速识别,自动定位;
5.采用精密混合阀,对ab胶进行精密混合,按照设定程序定量均匀出胶;
6.三轴运行模组采用伺服电机+丝杆运行,运行速度快,运行平稳,重复定位精度±0.01mm.
全景视觉点胶机适用于1:1-10:1环氧树脂AB胶,聚氨酯PU胶,有机硅胶,水晶胶,灌封胶等。
全景视觉点胶机主要用于PCB板,亚克力,反光车标,透明手机壳,太阳能板,贴纸,标签,智能卡等产品精密点胶。
