产品型号：PS系列
产品品牌：品速
产品描述：
AB胶在线式视觉点胶机主要用于1:1-10:1固定比例可调环氧树脂AB胶，聚氨酯PU胶，有机硅胶等自动配比，点胶；产品摆放在流水线上，视觉识别定位，自动动精密点胶，点胶均匀，速度快。
- 18924621616
AB胶在线式视觉点胶机
- 产品参数
- 应用行业
- 应用视频

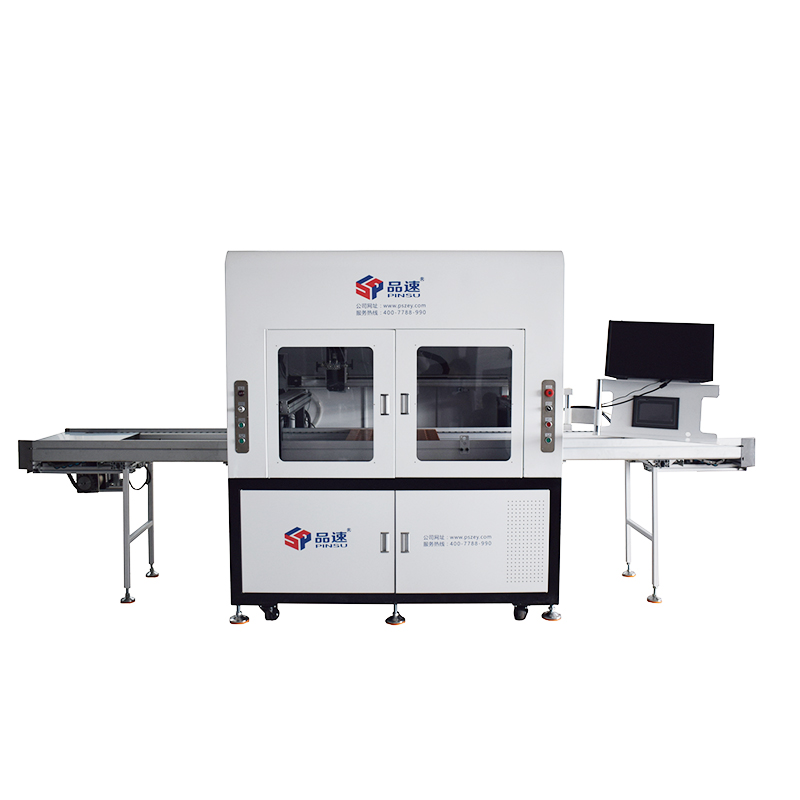

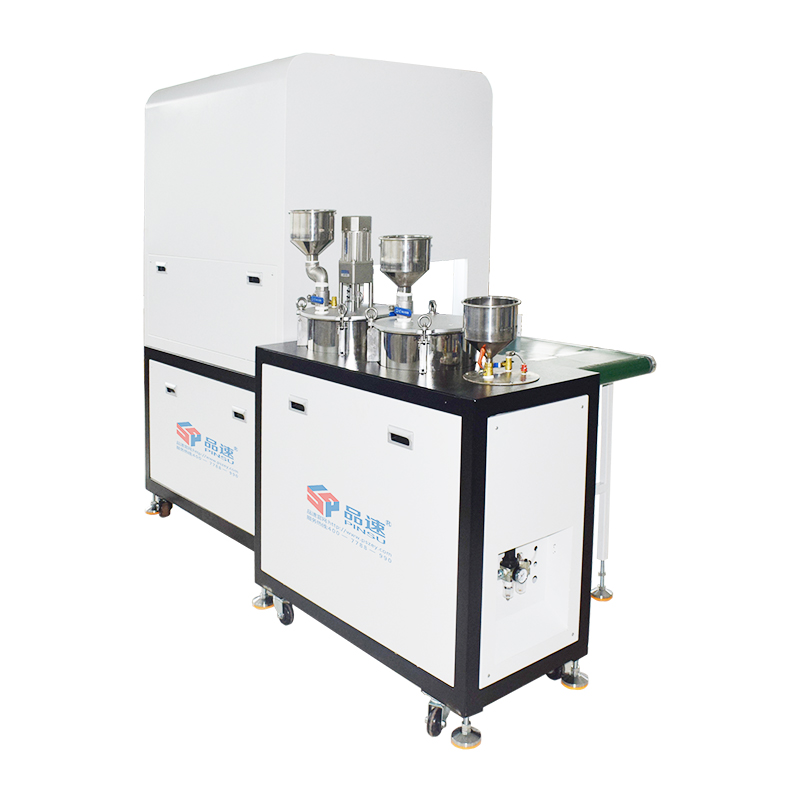

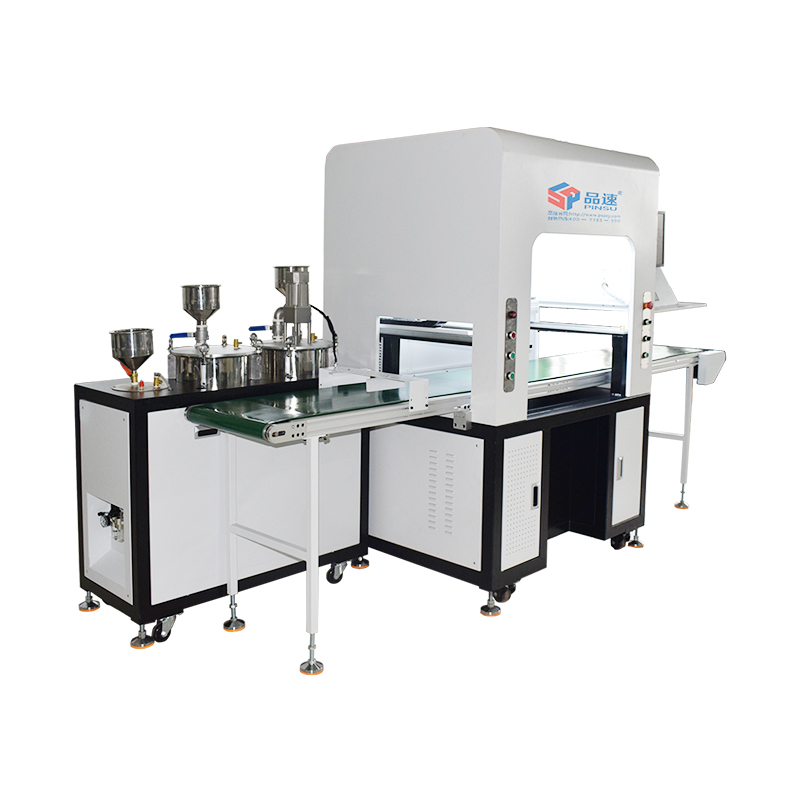

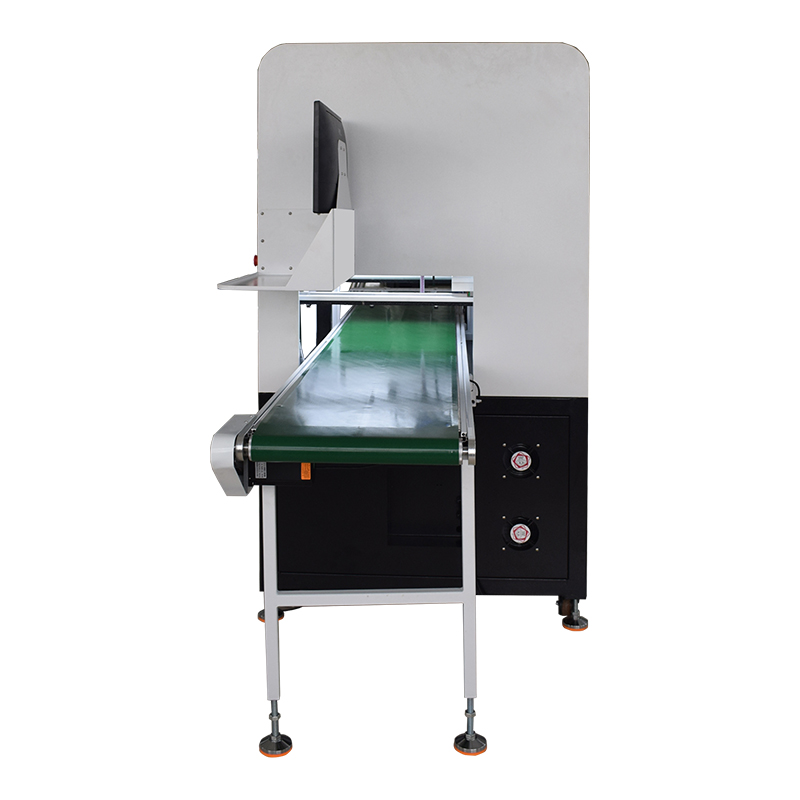

AB胶在线式视觉点胶机集成CCD高精度视觉系统、AB胶点胶机构、流水线及工业机架。人工放置产品后，皮带传送至混合出胶阀位置，经视觉识别与自动定位，XYZ三轴运动模组精准驱动混合出胶阀实现均匀点胶，点胶完成后自动流出。支持单机独立运行或无缝对接外部生产线，具备高效率、易操作性，广泛应用于电子封装、光学组件等精密点胶场景，确保自动化生产稳定高效。
AB胶在线式视觉点胶机参数：
参数
参数值
设备名称
AB胶在线式视觉点胶机
有效行程（X/Y/Z）
40*50*10CM
相机像素
1200万像素
相机数量
1个
识别范围
40*50cm
流水线长度
可定制
流水线类型
皮带线
料桶容积
20L/30L/50L
料桶材质
304不锈钢
清洗桶容积
5L
分胶头数量
双组根据产品可做2-10头分胶嘴
配胶比例
双组份1：1-10：1固定比例可调
计量方式
齿轮泵/螺杆泵
计量精度
±2%
电控系统
PC+触摸屏+PLC
运行方式
伺服电机+丝杆
运行轨迹
点、直线、方框、弧、圆
运行速度度
Max 500mm/s
重复定位精度
±0.01mm
混合模式
静态混合/动态混合
出胶胶量
±2%,
机器电源
220V/50H
机器功率
1000W-3500W
输入气压范围
0.5-0.8MPa
AB胶在线式视觉点胶机特点：
1.机器主要由皮带线，AB胶点胶机，CCD视觉系统，XYZ三轴运行模组等机构组成。
2.机器采用品牌触摸屏，配合视觉系统，PLC，工控电脑控制机器运行。
3.皮带线尺寸可定制，运行速度可人工调节，可以用于重量轻，量大或款式多产品点胶.
4.XYZ三轴运行模组采用伺服电机+丝杆运行，速度快，重复定位精度高.
5.机器采用精密计量泵计量，计量精度±2%，根据胶水配比，粘度，出胶量配置适合的计量泵。
6.机器采用304不锈钢料桶，根据胶水粘度，成分等因素配置搅拌，加热，抽真空装置。
7.一键清洗，清洗混合阀和混合管，方便下次使用。
AB胶在线式视觉点胶机适用1:1-10:1环氧树脂AB胶，聚氨酯PU胶，硅胶等。
