产品型号：PS系列
产品品牌：品速
产品描述：
全自动视觉点胶抽真空平移回流生产流水线由品速科技非标定制生产，适用变压器，驱动电源，智能水表，胎压传感器，电容等产品环氧树脂ab胶，聚氨酯PU胶，硅胶点胶抽真空，适用不理:1:1-10:1固定比例可调。
- 18924621616
全自动视觉点胶抽真空平移回流生产流水线
- 产品参数
- 应用行业
- 应用视频
品速科技自主研发的全自动视觉点胶抽真空平移回流生产线，采用非标定制模式集成CCD视觉定位、AB胶精准混合系统、真空脱泡单元及智能平移输送装置。该设备基于客户提供的胶水物性参数、混合配比要求、产品尺寸规格、工艺流程及车间环境等核心要素，进行全流程自动化系统设计。通过高精度视觉引导实现灌胶点位定位，结合真空辅助工艺消除气泡缺陷，配合连续化平移回流输送结构，有效提升生产节拍与工艺稳定性。品速科技为客户提供从工艺规划到设备交付的一站式解决方案，助力企业实现高效、可靠、智能化的点胶生产体系，欢迎致电获取定制服务。
|
设备名称 |
全自动视觉点胶抽真空平移回流生产流水线 |
|
适用气源 |
0.5-0.8mpa |
|
适用电源 |
220V/50hz 380v |
|
真空箱尺寸 |
340*450mm |
|
真空度 |
0-0.1mpa(max） |
|
真空抽速 |
100L/S |
|
抽真空时间 |
45S |
|
胶量水粘度 |
<8000CPS |
|
混合方式 |
动态，静态混合 |
|
出胶精度 |
±2% |
|
计量方式 |
齿轮泵，螺杆泵 |
|
计量精度 |
±2% |
|
点胶速度 |
1-15g/s可调(视情况而定) |
|
操作方式 |
自动或者手动 |
|
控制方式 |
Plc+触摸屏+工控电脑 |
|
料桶容积 |
20L/30L/50L |
|
清洗桶容积 |
5L |
|
相机像素 |
1200w |
|
相机数量 |
2个 |
|
有效行程 |
600*500*100mm(可定制) |
|
运行方式 |
皮带+步进马达(可定制) |
|
运行速度 |
max250mm/s |
|
重复定位精度 |
±0.05mm |
|
流水线长度: |
17*3.5m(可定制） |
全自动视觉点胶抽真空平移回流生产流水线特点：

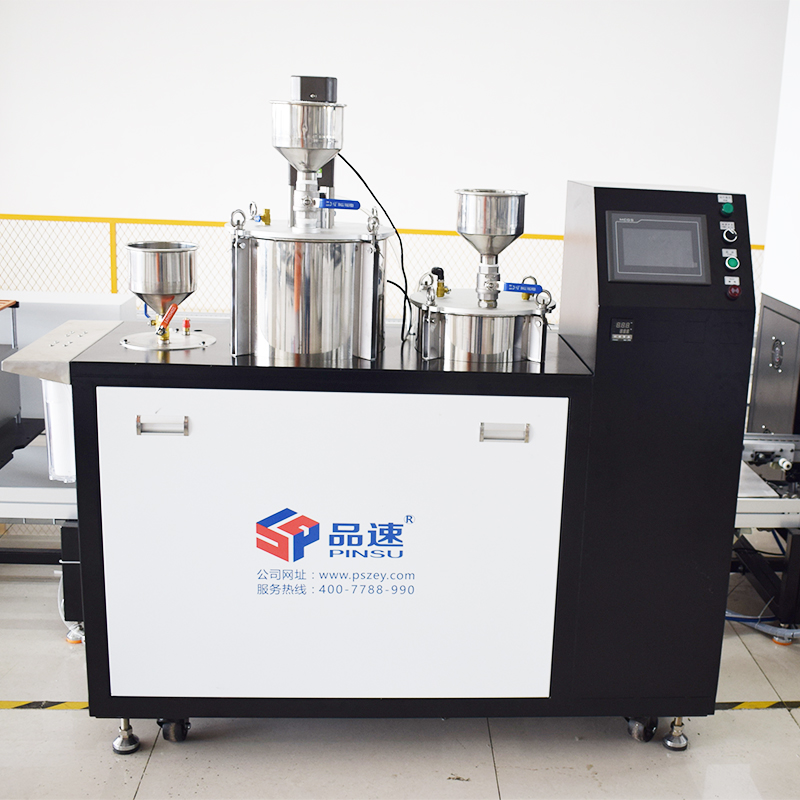

1.304不锈钢无缝焊接料桶，密封耐腐防滴漏；大功率搅拌电机防分层，精密计量泵±2%精度控胶量，加热装置促流动/缩短固化。

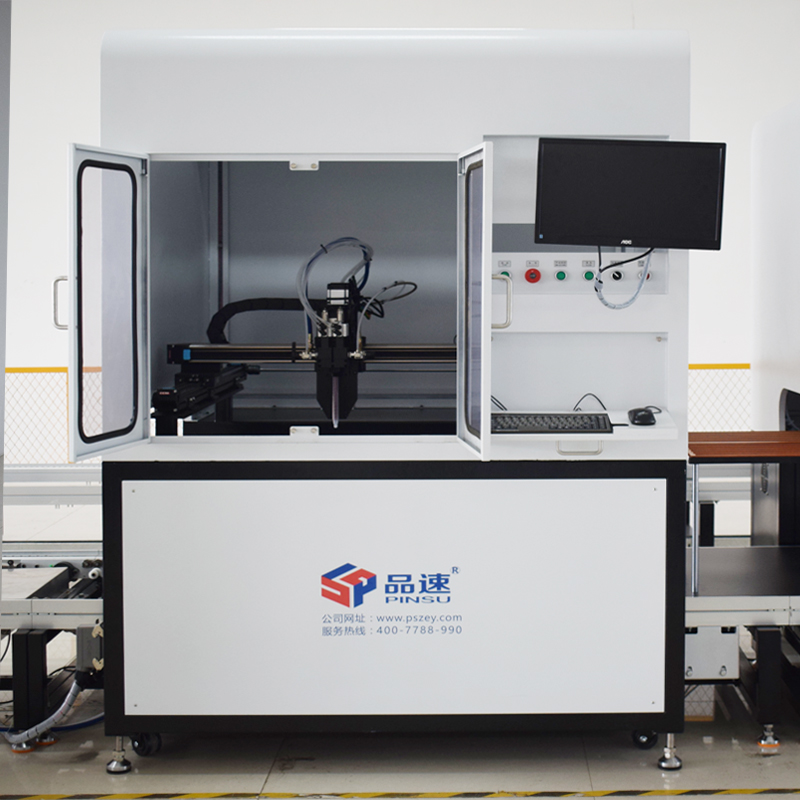

2.采用高清摄像头，对产品进行识别，定位；工业电脑存储N个产品点胶程序，运行速度快，操作界面，易学易操作；采用精密双液混合阀对ab胶进行混合出胶，搅拌均匀，出胶稳定，具有自动回吸，不滴漏，不拉丝的特点；采用xyz三轴运行，噪音小，运行速度快，重复定位精度高.
3.大功率真空泵实现高效抽真空消泡，真空度达-0.09MPa；真空箱采用钣金焊接结构，密封性强、维护便捷，确保工艺稳定。

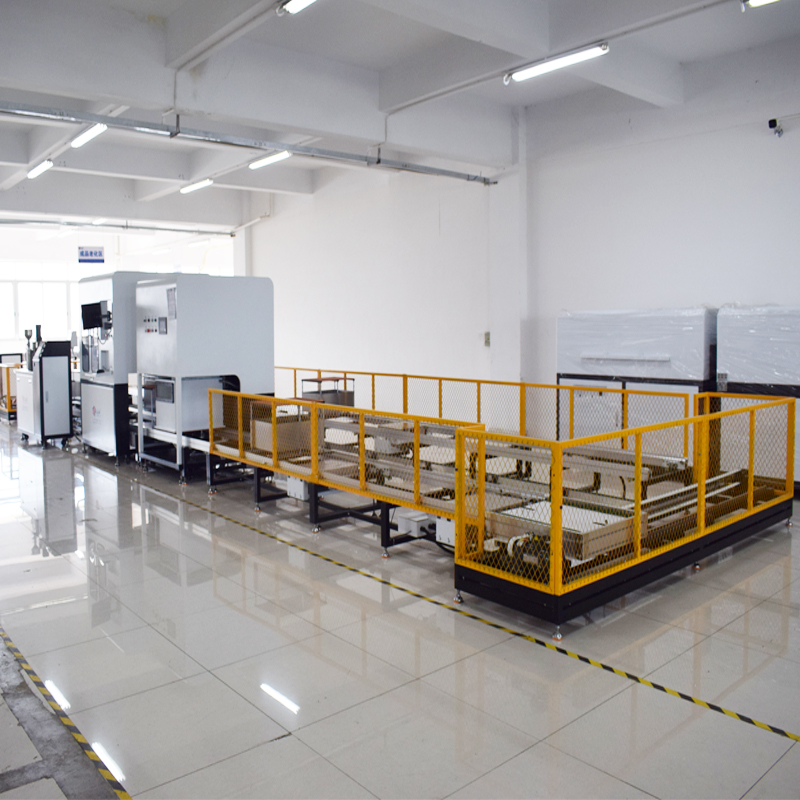

4.流水线采用倍速链，高载荷低噪平稳运行；双平移机构往复推送载具，配合倍速链循环传输，实现多工位点胶真空处理。
全自动视觉点胶抽真空平移回流生产流水线适用1:1-10:1环氧树脂ab胶，聚氨酯PU胶，硅胶配比点胶。
全自动视觉点胶抽真空平移回流生产流水线可以用于变压器，驱动电源，智能水表，胎压传感器，电容等产品ab胶点胶抽真空。
