10年专注点胶机设计生产厂家
-
产品型号：PS系列
产品品牌：品速
产品描述：
品速科技长期致力于自动化点胶机设计生产，根据胶水，生产工艺等量身定制，提供1对1工艺解决方案。
- 18924621616
全自动点胶抽真空固化回流生产线
- 产品参数
- 应用行业
- 应用视频

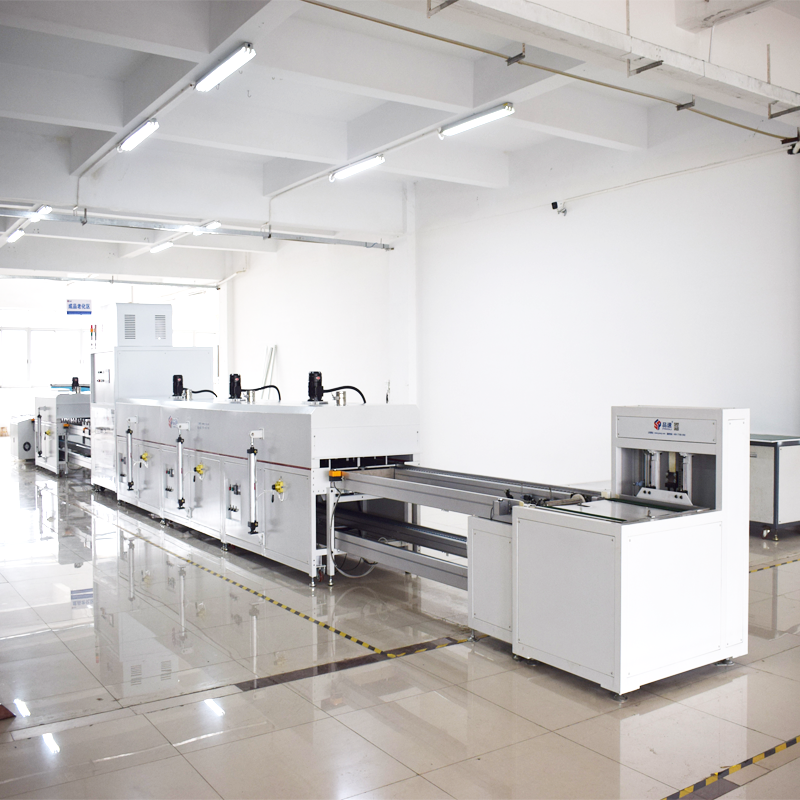

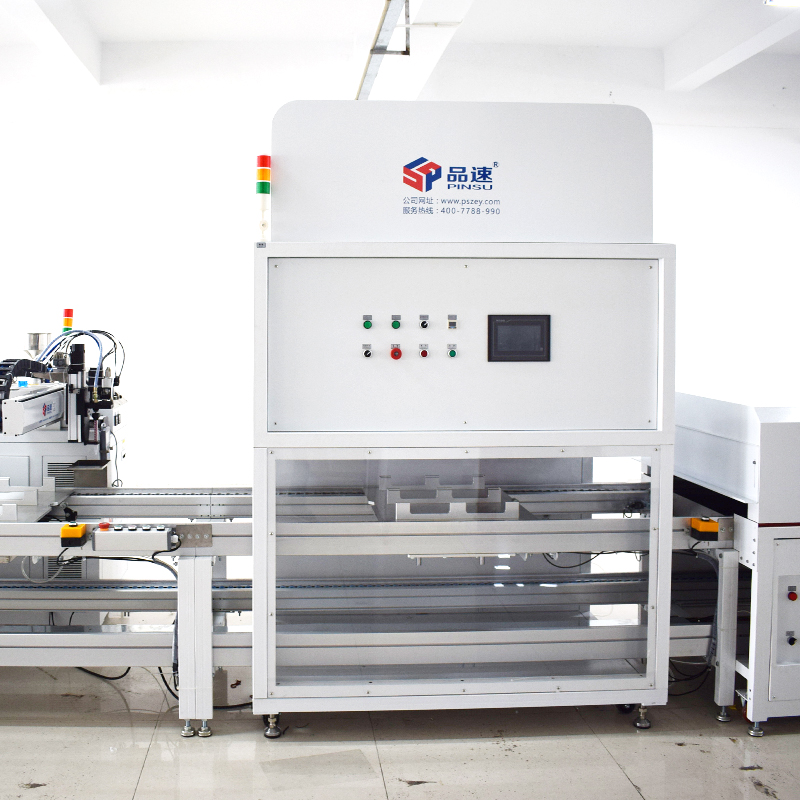

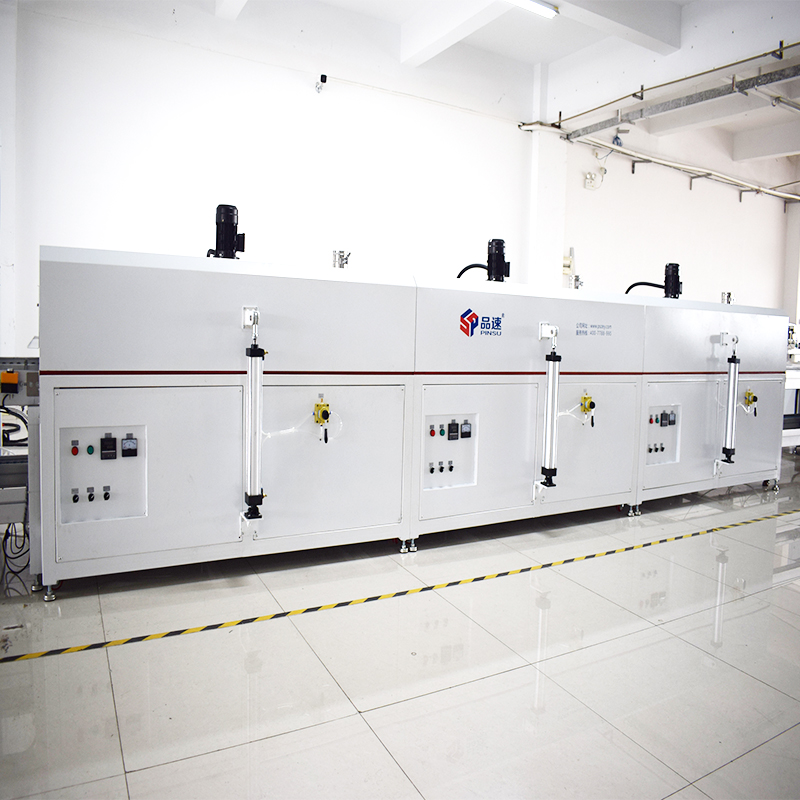

全自动点胶抽真空固化回流生产线由上板机、下板机、循环流水线、精密点胶机、真空脱泡箱、固化炉等核心设备组成，实现高效自动化作业。人工或机械手将产品精准置于流水线治具上，通过传送系统送入预热炉进行预热处理，提升点胶附着力与流动性。预热完成后，产品自动输送至点胶工位进行定量点胶或灌封。随后进入真空脱泡箱，有效去除胶体气泡，确保填充密实无缺陷。经真空处理后，产品进入固化炉进行高温烘烤固化，提升胶层强度与可靠性。固化完成后，由人工或机械手取出成品，空治具经下板机转入下层回流线，自动循环输送至上板机，重新定位至上料工位，完成治具闭环回用。整线运行流畅，集成度高，大幅提升生产效率与产品一致性.
全自动点胶抽真空固化回流生产线基本参数：
|
参数 |
参数值 |
|
产品名称 |
全自动点胶抽真空固化回流生产线 |
|
产品品牌 |
品速PINSU |
|
非标定制 |
是 |
|
适用胶水 |
环氧树脂ab胶，聚氨酯pu胶，硅胶 |
|
适用比例 |
1:1-10:1固定比例可调 |
|
机器运动行程 |
机器行程：600*600*100mm 行程可根据客户实际需求定做 |
|
运行速度 |
250mm/s(位移) |
|
运行精度 |
±0.1mm(位移) |
|
运行轨迹 |
点、直线、圆、矩形、弧形、S型等 |
|
点胶速度 |
5-20g/S可调（根据胶水特性有一定差异） |
|
输入气压范围 |
0.5-0.8MPa |
|
头部密封受压 |
MAX≤2.6Mpa |
|
胶量水粘度 |
<8000CPS |
|
计量方式 |
齿轮泵，螺杆泵（选配） |
|
计量精度 |
±2% |
|
混合方式 |
动态或静态混合 |
|
出胶精度 |
±2% |
|
料桶容积 |
20L/30L/50L（选用） |
|
清洗桶容积 |
5L |
|
料桶材质 |
304不锈钢 |
|
真空箱尺寸 |
350*450mm |
|
真空箱升降系统 |
气缸驱动 |
|
真空度 |
0～-0.1Mpa（MAX） |
|
真空泵 |
抽速：100L/S |
|
抽空时间 |
45S |
|
温度范围 |
室温-80ºC（每节可调） |
|
升温速度 |
空箱运行时，温度从25ºC-80ºC时间： |
|
控温精度 |
+2ºC |
|
电控系统 |
独立控制箱 |
|
每节烘道 |
2米 |
|
固化炉数量 |
3节（可根据情况添加） |
|
额定电源功率 |
220V 点胶机2700w/真空箱2500W，烤箱380V/6000W |
全自动点胶抽真空固化回流生产线特点：
1. 非标定制，预热，点胶，抽真空，固化一体化设计；
2. 双层流水线，治具可自动回流；
3. 采用精密计量泵配比AB胶，配比精度±2%；
4. 采用大功率真空机，可强劲快速对产品抽真空.
全自动点胶抽真空固化回流生产线适用1:1-10：1环氧树脂AB胶，聚氨酯PU胶，AB硅胶等.
