产品型号：PS系列
产品品牌：品速
产品描述：
全自动在线式点胶回流线是一款由1-2台点胶机，流水线，下板机，下板机等组成的自动化设备；常用胶水为：环氧树脂AB胶，聚氨酯PU胶，AB硅胶等；适用比例：1:1-10:1固定比例可调。
- 18924621616
全自动在线式点胶回流线
- 产品参数
- 应用行业
- 应用视频

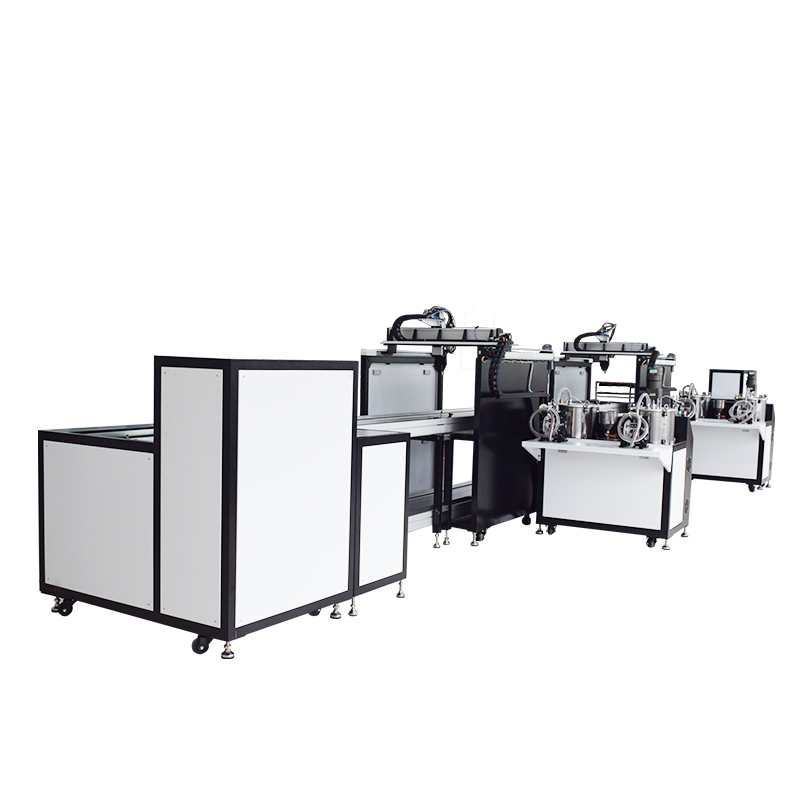

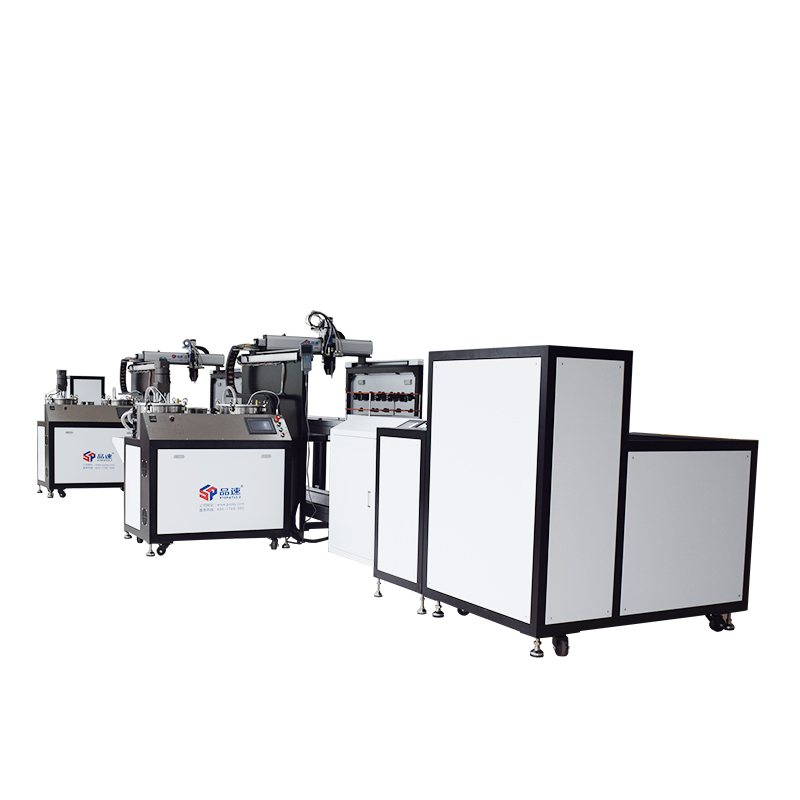

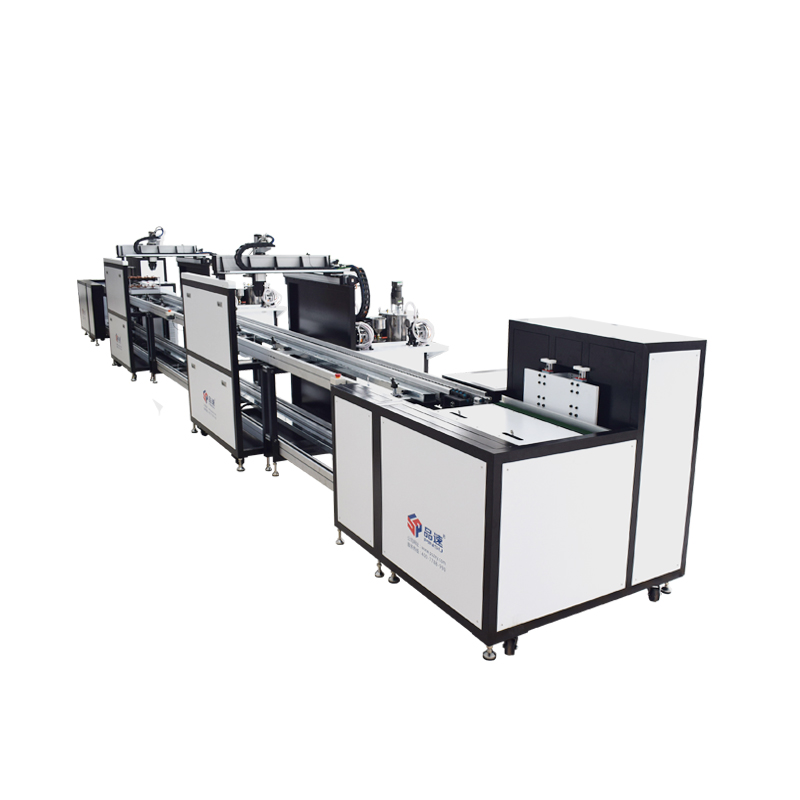

全自动在线式点胶回流线（又称全自动点胶治具回流生产流水线、点胶机流水线等）是由1-2台AB胶点胶机、传送流水线及上扳机，下板机等组成的自动化产线系统。该设备集成连续输送与精准点胶功能，支持环氧树脂AB胶、聚氨酯PU胶、AB硅胶等多类胶黏剂的1:1至10:1比例混合点胶，通过固定比例调节实现胶水配比精准控制。
全自动在线式点胶回流线基本参数：
|
设备名称 |
|
|
点胶行程（X/Y/Z） |
定制 |
|
流水线长度 |
定制 |
|
料桶容积 |
20L/30L/50L(选用） |
|
清洗桶容积 |
5L |
|
料桶材质 |
304不锈钢 |
|
分胶头数量 |
根据产品可做2-10头分胶嘴 |
|
适用胶水 |
环氧树脂ab胶，聚氨酯PU胶，硅胶 |
|
配胶比例 |
1：1-10：1固定比例可调 |
|
计量方式 |
齿轮泵/螺杆泵 |
|
计量精度 |
±2% |
|
混合模式 |
静态混合/动态混合 |
|
出胶精度 |
±2% |
|
电控系统 |
触控屏+PLC+智能运动控制卡（带手柄） |
|
XYZ轴运行方式 |
皮带+步进马达/伺服电机+丝杆 |
|
运行轨迹 |
点、直线、方框、弧、圆等 |
|
运行速度 |
皮带mas250mm/s，丝杆mas500mm/s |
|
重复定位精度 |
皮带±0.05mm，丝杆±0.01mm |
|
机器功率 |
7500w |
|
机器电源 |
220v/ 380v 50HZ |
|
输入气压范围 |
0.5-0.8MPa |
全自动在线式点胶回流线特点：
1.针对大用量AB胶渗透难题，采用双次点胶工艺（首次点胶+补胶），确保胶水深度渗透至产品各缝隙
2.设备及治具尺寸均可依产品规格定制。
3.治具随流水线及上下板机自动回流，无需人工搬运.
4.设备支持AB胶自动配比、混合与出胶，实现精准控制
5.设备可依工艺非标定制，兼容视觉点胶机、真空脱泡机、固化炉及机械手，集成自动化产线.
全自动在线式点胶回流线适用1:1-10:1固定比例可调环氧树脂AB胶，聚氨酯PU胶，AB硅胶等.
全自动在线式点胶回流线应用于驱动电源，防水电源，适配器，安定器，电池，镇流器，电容等点胶.
