产品型号：PS系列
产品品牌：品速
产品描述：
视觉跟踪点胶机技术适用于对点胶精度与一致性要求较高的应用场景，广泛用于电子组装、半导体封装、精密制造等领域，具备高度自动化、智能化与稳定可靠的作业能力，是现代智能制造中关键的工艺装备之一。
- 18924621616

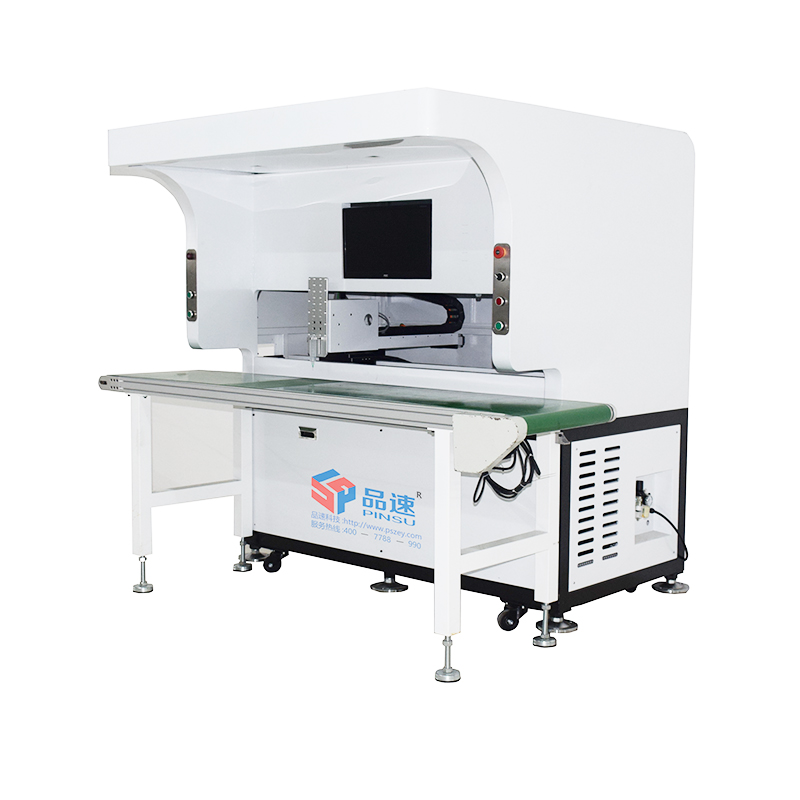

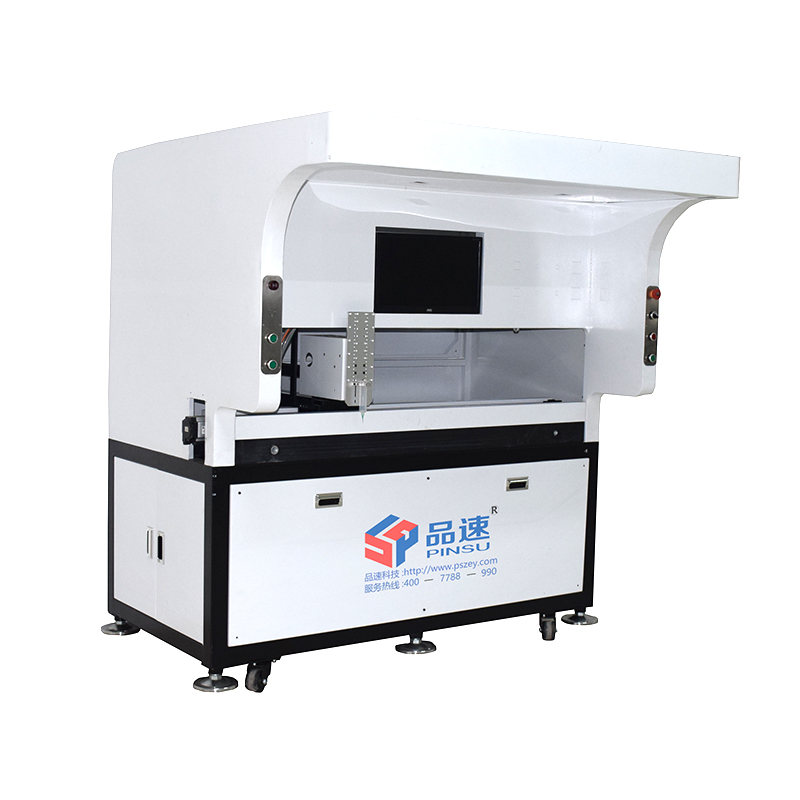

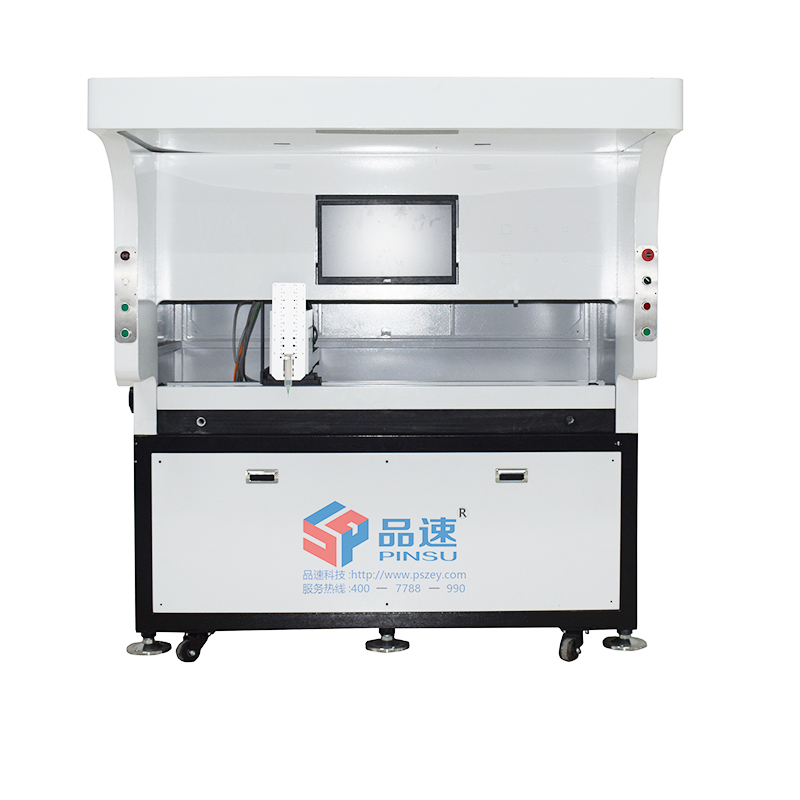

视觉跟踪点胶机
- 产品参数
- 应用行业
- 应用视频
视觉跟踪点胶机是集机器视觉、实时动态追踪与精密运动控制于一体的自动化点胶设备。其核心技术在于通过CCD视觉系统对流水线上任意摆放的产品进行快速识别与精确定位，实时获取目标位置坐标，并动态修正点胶路径，实现运动过程中的高精度点胶作业。设备在工件连续输送过程中完成定位与点胶轨迹的同步补偿，有效消除因产品位置偏移或传送带运动带来的定位误差，显著提升点胶精度与生产效率。
视觉跟踪点胶机基本参数：
|
设备名称 |
|
|
有效行程（X/Y/Z） |
40*50*10cm |
|
相机数量 |
1个 |
|
识别范围 |
40*50cm |
|
流水线长度 |
可定制 |
|
流水线类型 |
皮带线 |
|
料桶容量 |
单组30ML\300ML\压力桶；双组A/B胶桶：20L/30L/50L、清洗桶：5L |
|
分胶头数量 |
单组单头，双组根据产品可做2-10头分胶嘴 |
|
配胶比例 |
单组份或双组份1：1-10：1固定比例可调 |
|
计量方式 |
单组份单阀体气压控制，双组份齿轮泵/螺杆泵 |
|
计量精度 |
胶量±2%,比例:±2% |
|
电控系统 |
PC+显示器
PC+显示器 |
|
运行轨迹 |
点、直线、方框、弧、圆 |
|
运行速度、精度 |
Max 500mm/s （位移）、±0.01mm（位移） |
|
混合模式 |
单组纷单阀体，双组份静态混合/动态混合 |
|
机器电源 |
220V/50H |
|
机器功率 |
1000W-3500W
|
|
输入气压范围 |
0.5-0.8MPa |
视觉跟踪点胶机特点：
1.高分辨率工业相机实时捕捉流水线上产品的图像，通过算法提取特征点（如边缘、孔位等）并计算其与理论位置的偏差
2.在点胶过程中，视觉系统持续跟踪产品位置变化，生成实时补偿路径，确保胶水精准落在目标位置.
3.根据视觉系统的坐标反馈，运动平台驱动点胶头以亚毫米级精度（±0.01mm）移动，支持直线、曲线等复杂轨迹
4.通过系统制胶水流量和压力，实现微升级别（±1%）的胶量精度，适应不同粘度胶水点胶。
5.传统点胶机需停止产品进行定位，而视觉跟随式可在流水线运动中完成点胶，效率提升显著.
6.即使产品存在轻微错位或来料不一致，仍能通过闭环反馈保持高精度.
视觉跟踪点胶机适用于UV胶，黄胶，凡立水，厌氧胶，PUR胶，环氧树脂AB胶，聚氨酯PU胶，硅胶，密封胶，油漆，油墨等点涂。
视觉跟踪点胶机用于贴纸，不干胶标签，LED灯条，端盖，包装盒，整流器等产品点胶。
